1x9 جدا کننده PLC نامناسب

پیکربندی اسپلیترهای PLC کاستی (11 پورت آداپتور SC/APC)

نقشه کاستی (130x100x50میلی متر)

رنگ های مختلف برای آداپتورهای ورودی و خروجی,تصویر فقط برای مرجع

1)     ODB 1:2، 1:8، 10 پورت

گزینه کاستی 1: اسپلیتر 1:9 (50 1 پورت / 50 8 پورت)

گزینه کاستی 2: اسپلیترها 1:2 (50/50)، 1:8

مشخصات اسپلیتر PLC

خروجی 1x8  خروجی آبشاری

IL با کانکتور (dB)≤14.5         4.1

RL با کانکتور (dB)≥55

یکنواختی≤0.8; جهت‌مندی≥55; نوع فیبر G.657A1; افت درج آداپتور (dB)≤0.25

طول موج عملیاتی (nm) 1260-1650nm; آداپتور SC/APC

انطباق استاندارد Telcordia GR-1209، IEC 61753-1، Telcordia GR-1221

2)     ODB 1:2، 1:2، 1:8 (30/70)، 11 پورت وODB 1:2، 1:2، 1:8 (30/70) 11 یا 14 پورت/HUB/SUB

گزینه کاستی 1 اسپلیترها 1:2 (70/30)، 1:9 (50 1 پورت/50 8 پورت)

گزینه کاستی 2 اسپلیترها 1:2 (70/30)، 1:2، 1:8

مشخصات اسپلیتر PLC

خروجی 1x8 خروجی آبشاری خروجی توسعه

IL با کانکتور (dB)≤20.5        2.2        10.1

RL با کانکتور (dB)≥55

یکنواختی≤0.8; جهت‌مندی≥55; نوع فیبر G.657A1; افت درج آداپتور (dB)≤0.25

طول موج عملیاتی (nm) 1260-1650nm; آداپتور SC/APC

انطباق استاندارد Telcordia GR-1209، IEC 61753-1، Telcordia GR-1221

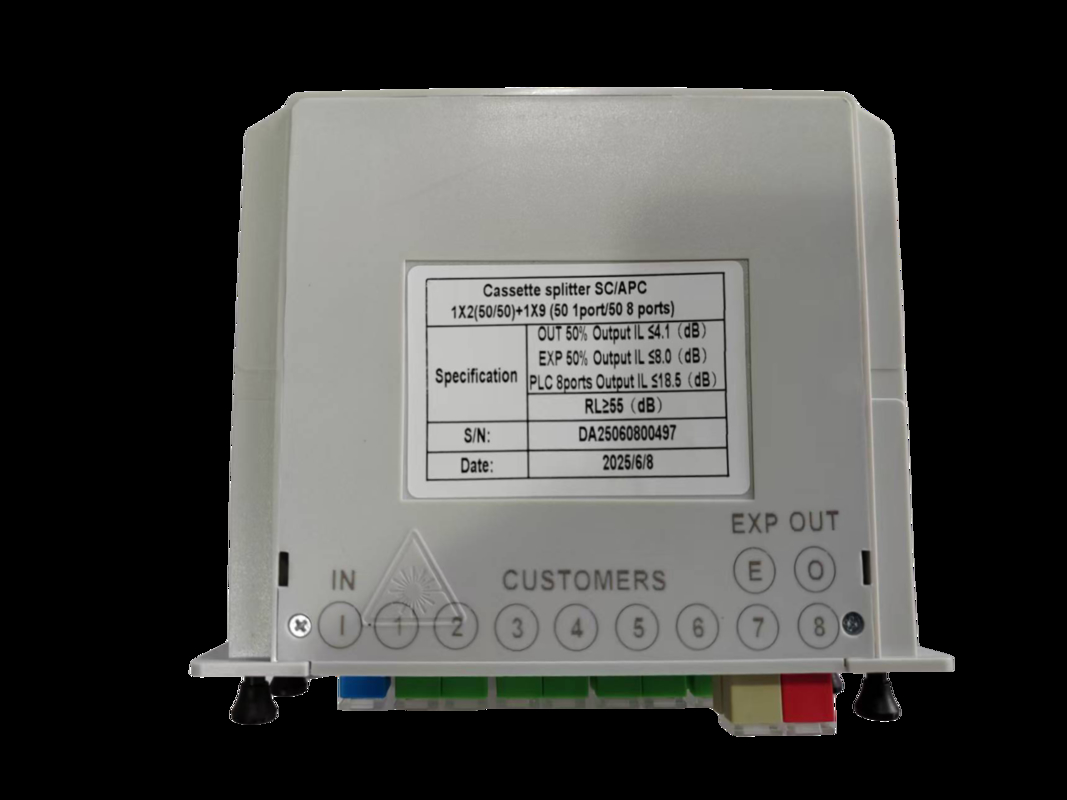

3)    ODB 1:2، 1:2، 1:8 (50:50)، 11 پورت

گزینه کاستی 1 اسپلیترها 1:2 (50/50)، 1:9 (50 1 پورت/50 8 پورت)

گزینه کاستی 2 اسپلیترها 1:2 (50/50)، 1:2، 1:8

مشخصات اسپلیتر PLC

خروجی 1x8 خروجی آبشاری خروجی توسعه

IL با کانکتور (dB)≤18.5        4.1        8.0

RL با کانکتور (dB)≥55

یکنواختی≤0.8; جهت‌مندی≥55; نوع فیبر G.657A1; افت درج آداپتور (dB)≤0.25

طول موج عملیاتی (nm) 1260-1650nm; آداپتور SC/APC

انطباق استاندارد Telcordia GR-1209، IEC 61753-1، Telcordia GR-1221

4)    جعبه توسعه

اسپلیتر کاستی 1:8
