کابل پرنده ی داونرجی

محل منبع	چین
نام تجاری	Dawnergy

جزئیات محصول

نوع کابل:

HCAHY (Z) -50-9 (1/2 "فوق العاده انعطاف پذیر)

کلاس حفاظت IP:

IP68

روه:

ROHS 2011/65/EU

برجسته کردن:

کابل جامپر IP68,کابل اتصال مطابق با RoHS,پیکتیل فوق العاده انعطاف پذیر

RoHS compliant patch cord

super flexible pigtail

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش

1000

زمان تحویل

5 تا 8 روز کاری

شرایط پرداخت

L/C،D/A،D/P،T/T،Western Union،MoneyGram

توضیحات محصول

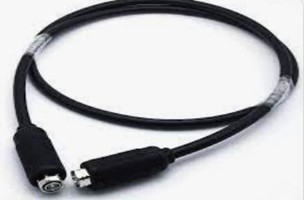

کابل جامپر DAWNERGY

1. ساختار

الف. کابل جامپر، کانکتور مستقیم 7/16 نر-7/16 نر با بوت های لاستیکی ضد آب

ب. کابل جامپر، کانکتور مستقیم 4.3-10 نر، زاویه 7-16 نر (نوع L) با بوت های لاستیکی ضد آب

ج. کابل جامپر، کانکتور مستقیم 4.3/10 نر -7/16 نر با بوت های لاستیکی ضد آب

د. کابل جامپر، کانکتور مستقیم 4.3/10 نر-4.3/10 نر با بوت های لاستیکی ضد آب

2. مشخصات کابل

پارامترها		مشخصات
نوع کابل		HCAHY(Z)-50-9(1/2" فوق العاده انعطاف پذیر)
کابل	جنس هادی داخلی	سیم آلومینیومی با روکش مسی
	دی الکتریک	فوم فیزیکی PE
	جنس هادی بیرونی	لوله مسی موجدار
	ژاکت	PE سیاه / مقاوم در برابر آتش بدون هالوژن کم دود IEC 60754-1:2011
		قطر ژاکت ≥13.1mm
	وزن	کابل جامپر، 7/16 نر-7/16 نر کانکتور مستقیم با بوت های لاستیکی ضد آب		166 گرم در متر
		کابل جامپر، کانکتور مستقیم 4.3-10 نر، زاویه 7-16 نر (نوع L) با بوت های لاستیکی ضد آب		166 گرم در متر
		کابل جامپر، کانکتور مستقیم 4.3/10 نر -7/16 نر با بوت های لاستیکی ضد آب		166 گرم در متر
		کابل جامپر، 4.3/10 نر-4.3/10 نرکانکتور مستقیم با بوت های لاستیکی ضد آب		166 گرم در متر
	کلاس حفاظت IP (کابل جامپر خاتمه یافته در کارخانه)	IP68 IEC 60529:2001
	حداقل خم شدن شعاع	1 دور ≤ 25 دورهای زیاد ≤ 35
کانکتور	نوع کانکتور	7/16 نوع نر مستقیم
		7/16 نوع نر زاویه دار
		4.3/10 نوع نر مستقیم
	پین هادی داخلی (تماس مرکزی)	برنج/ برنز با روکش نقره
	بدنه و هادی بیرونی	برنج/ روکش تریمتال
	عایق	PTFE
	افت درج	≤ 0.05* √f با f: فرکانس (بر حسب گیگاهرتز)
	وزن	7/16 نوع نر مستقیم	41 گرم
		7/16 نوع نر زاویه دار	63 گرم
		4.3/10 نوع نر مستقیم	31 گرم
بوت کابل ضد آب	جنس	سیلیکون
	استاندارد مقاومت در برابر اشعه ماوراء بنفش	IEC-60068-2-5
	محدوده دمای عملیاتی (^oC)	-40℃ +85℃
	کلاس حفاظت IP	IP68
طول جامپر		6 متر ±1% یا 10 متر±1%

3. ویژگی های الکتریکی

پارامترها	مشخصات
امپدانس مشخصه	50±2 اهم
فرکانس عملیاتی	≥ 8.8 (گیگاهرتز)
حداکثر ولتاژ	≥ 16 (کیلووات)
ولتاژ بین هادی داخلی و بیرونی (ولت)	≥ 2500
افت درج جامپر 6 متری @900/1800/2600 مگاهرتز	≤0.75/1.05/1.40
افت درج جامپر 10 متری @900/1800/2600 مگاهرتز	≤1.18/1.67/2.27
VSWR	@DC-2200 مگاهرتز ≤1.10 @2200-2700 مگاهرتز ≤1.15 @2700-3800 مگاهرتز ≤1.18
PIM دینامیکی (IM3) IEC 62037 (dBc) @700/900/1800/2600 مگاهرتز	با کانکتور جامپر استاندارد 7/16 DIN	≤-159dBc
	با کانکتور جامپر استاندارد 4.3-10	≤-162dBc
مقاومت عایق	≥5000MΩ

4. ویژگی های مکانیکی

پارامترها

مشخصات

حداقل خم شدن شعاع

1 دور ≤ 25

دورهای زیاد ≤ 35

کلاس حفاظت IP

(کابل جامپر خاتمه یافته در کارخانه)

IP68

IEC 60529:2001

5. ویژگی های محیطی

پارامترها	مشخصات
محدوده دما	-40℃ +85℃
مه نمک خنثی	IEC 60068-2-11(48 ساعت)
لرزش	IEC 60068-2-6
گرمای مرطوب,حالت پایدار	IEC 60068-2-3
RoHS	RoHS 2011/65/EU
مقاومت در برابر اشعه ماوراء بنفش	IEC-60068-2-5

6. اطلاعات سفارش

شرح	کد محصول	وزن (گرم)
کابل جامپر، کانکتور مستقیم 7/16 نر-7/16 نر با بوت های لاستیکی ضد آب به طول 6 متر	DA-JPC-7.16M STC -7/16M STC-6M	1080 ±20
کابل جامپر، کانکتور مستقیم 7/16 نر-7/16 نر با بوت های لاستیکی ضد آب به طول 10 متر	DA-JPC-7.16M STC -7/16M STC-10M	1750±20
کابل جامپر، کانکتور مستقیم 4.3-10 نر، زاویه 7-16 نر (نوع L) با بوت های لاستیکی ضد آب به طول 6 متر	DA-JPC-4.3-10M STC-7/16M AGC-6M	1095±20
کابل جامپر، کانکتور مستقیم 4.3-10 نر، زاویه 7-16 نر (نوع L) با بوت های لاستیکی ضد آب به طول 10 متر	DA-JPC-4.3-10M STC-7/16M AGC-10M	1760±20
کابل جامپر، کانکتور مستقیم 4.3/10 نر -7/16 نر با بوت های لاستیکی ضد آب به طول 6 متر	DA-JPC-4.3-10M STC-7/16M STC-6M	1070±20
کابل جامپر، کانکتور مستقیم 4.3/10 نر -7/16 نر با بوت های لاستیکی ضد آب به طول 10 متر	DA-JPC-4.3-10M STC-7/16M STC-10M	1740±20
کابل جامپر، کانکتور مستقیم 4.3/10 نر-4.3/10 نر با بوت های لاستیکی ضد آب به طول 6 متر	DA-JPC-4.3-10M STC-4.3-10M STC -6M	1060±20
کابل جامپر، کانکتور مستقیم 4.3/10 نر-4.3/10 نر با بوت های لاستیکی ضد آب به طول 10 متر	DA-JPC-4.3-10M STC-4.3-10M STC -10M	1730±20

توجه: هر جامپر با علامت سازنده برچسب گذاری شده است و شامل جزئیات کلیدی محصول مانند: نام سازنده، مدل، شماره قطعه، تاریخ ساخت و علامت گذاری طول کل است.
