144C ODF ماژولار 19 اینچ فریم توزیع فیبر
  • 144C ODF ماژولار 19 اینچ فریم توزیع فیبر
  • 144C ODF ماژولار 19 اینچ فریم توزیع فیبر
  • 144C ODF ماژولار 19 اینچ فریم توزیع فیبر
  • 144C ODF ماژولار 19 اینچ فریم توزیع فیبر
144C ODF ماژولار 19 اینچ فریم توزیع فیبر

144C ODF ماژولار 19 اینچ فریم توزیع فیبر

محل منبع چین
نام تجاری Dawnergy
شماره مدل ODF مدولار 144C
جزئیات محصول
Max. حداکثر No. of Cores تعداد هسته ها:
FC/SC/ST/LC دوبلکس
تعداد شکافهای ماژول:
12
مواد:
فولاد نورد سرد ، ضخامت 1.2 میلی متر
روش نصب:
پایه قفسه 19 اینچی
سینی جفت:
سینی 12 هسته
برجسته کردن:

19 اینچ راک نصب ODF,قاب توزیع فیبر ماژولار,144C چارچوب توزیع فیبر نوری

,

modular fiber distribution frame

,

144C Optical Fiber Distribution Frame

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
100
جزئیات بسته بندی
کارتن / پالت
زمان تحویل
5 تا 8 روز کاری
شرایط پرداخت
L/C،D/A،D/P،T/T،Western Union،MoneyGram
توضیحات محصول
فریم توزیع فیبر نوری 19 اینچی ماژولار 144C
مشخصات کلیدی
ویژگی مقدار
حداکثر تعداد هسته FC/SC/ST/LC دوگانه
تعداد اسلات ماژول 12
جنس فولاد نورد سرد، ضخامت 1.2 میلی متر
روش نصب نصب در رک 19 اینچی
سینی اتصال سینی 12 هسته ای
بررسی اجمالی محصول

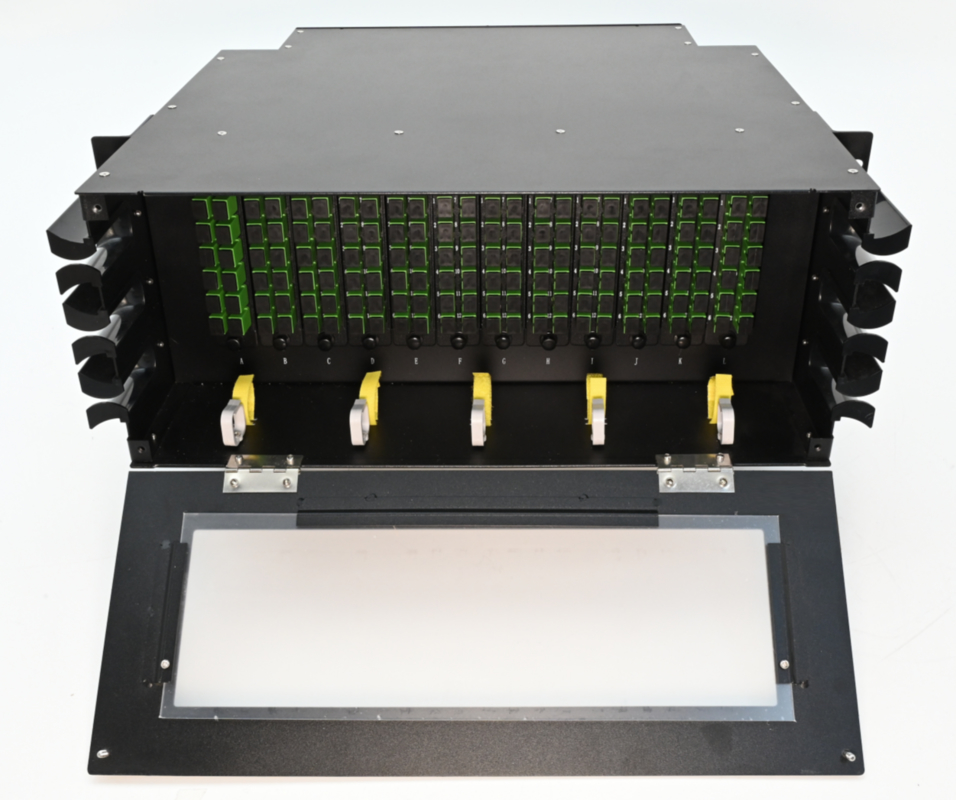

144C ODF ماژولار 19 اینچ فریم توزیع فیبر 0 144C ODF ماژولار 19 اینچ فریم توزیع فیبر 1

فریم توزیع فیبر نوری ماژولار 144 هسته ای در جایی استفاده می شود که خاتمه و اتصال 144 فیبر (تراکم بالا) مورد نیاز است. طراحی فریم بر اساس ارتفاع واحد رک 4U است. این ODF ماژولار 144C از 12 عدد واحد اتصال و پچینگ 12C از پیش بارگذاری شده تشکیل شده است که شامل آداپتورهای سازگار FC/SC/ST/LC دوگانه، پیگتیل ها و سینی های اتصال 12 هسته ای است.

ویژگی های محصول
  • طراحی ماژولار، واحد اتصال و پچینگ فیبر 12C کشویی با ریل برای عملکرد آسان
  • طراحی یکپارچه، فیبرهای کابل OSP و اتصال پیگتیل، خاتمه پچ کورد و ذخیره سازی را فراهم می کند
  • حداکثر محافظت از اجزای نوری را فراهم می کند
  • عملکرد مکانیکی عالی
  • طراحی قابل اعتماد مسیریابی و تثبیت فیبر
  • حداقل شعاع خمش فیبر تضمین شده است
  • عملکرد خوب ضد گرد و غبار
کاربردهای معمول
  • کمد های مخابراتی
  • مراکز داده
  • محل مشتری
  • دفاتر مرکزی
  • هاب ها
  • کابینت ها
  • ترمینال های راه دور
مشخصات فنی
پارامترها مشخصات
حداکثر تعداد هسته 144
نوع آداپتور FC/SC/ST/LC دوگانه
تعداد اسلات ماژول 12
جنس فولاد نورد سرد، ضخامت 1.2 میلی متر
رنگ پوشش پودری مشکی یا خاکستری
روش نصب نصب در رک 19 اینچی
سینی اتصال سینی 12 هسته ای
ابعاد 482*420*175 میلی متر
دمای عملیاتی -20~+55℃
رطوبت نسبی ≤85% (30℃)
فشار اتمسفر 70~106KPa
مقاومت عایق ≥2x10⁴MΩ/500V(DC)
اجزاء
144C ODF ماژولار 19 اینچ فریم توزیع فیبر 2 144C ODF ماژولار 19 اینچ فریم توزیع فیبر 3 144C ODF ماژولار 19 اینچ فریم توزیع فیبر 4
لوازم جانبی استاندارد
شماره مورد واحد تعداد
1 فریم توزیع فیبر نوری ماژولار (ODF) مجموعه 1
2 پیچ و مهره های گیره نصب رک M6 مجموعه 4
3 بست شلنگ قطعه 8
4 غلاف محافظ اتصال قطعه 144
5 بست کمربندی قطعه 20
6 لوله محافظ قطعه 1
7 ولکرو قطعه 5
اطلاعات سفارش
نام شرح
فریم توزیع فیبر نوری ماژولار (ODF) مشکی؛ فولاد نورد سرد؛ رک 19 اینچی، 4U، نوع کشویی؛ حداکثر 144 هسته، 12 عدد ماژول آداپتور اتصال و SC را می توان نصب کرد. آداپتورهای نوع SC و پیگتیل ها شامل می شوند

برچسب ها:

19 اینچ راک نصب ODF,قاب توزیع فیبر ماژولار,144C چارچوب توزیع فیبر نوری,

modular fiber distribution frame,

144C Optical Fiber Distribution Frame
