پروژه اتصال سریع G652D/G657A1/G657A2 فیبر SC UPC/APC FTTH

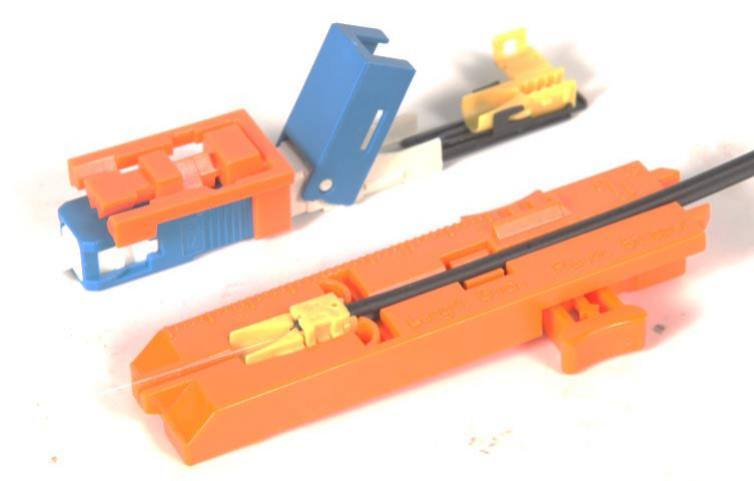

کانکتور سریع DA-PFC-50K

این مشخصات ویژگی های اتصال قابل نصب میدان SC UPC/APC را با فیبر G652D/G657A1/G657A2 در یک فیروول SC UPC/APC از پیش پولیش شده تعریف می کند.این کانکتور نصب می شود توسط Dawnergy تولید شده است که طراحی شده است برای استفاده با کابل پرنده قطره 3ابعاد.0mmx2.0mm

ویژگی ها

• فیبر از قبل در فرول، بدون اپوکسی، سخت سازی و پولیش
• عملکرد نوری پایدار و عملکرد قابل اعتماد زیست محیطی
• مقرون به صرفه و کاربر دوستانه، زمان اتمام با Tripping و برش ابزار
• طراحی مجدد کم هزینه، قیمت رقابتی

درخواست ها

• پروژه FTTH

نقشه اتصال کننده

طراحی کابل ها

طرح خط خط کابل فلتر 2x3mm و کابل ساده 3.0mm به شرح زیر است:

ساخت و ساز

برای مشتری قابل قبول است که لوگو یا نام شرکت خود را با علامت گذاری لیزر بر روی سطح کانکتور برچسب گذاری کند. همچنین قابل مذاکره است که رنگ کانکتور را بر اساس درخواست مشتری تغییر دهد.رنگ استاندارد بدن اصلی کانکتور سبز/آبی است

مشخصات

پارامترها	مشخصات
کابل قابل استفاده	3.0 × 2.0mm کابل قطره ای و 3mm کابل گرد
نوع فیبر	SM G652D/G657A1/G657A2
طول موج کاری	1310 nm، 1490 nm و 1550 nm
قطر پوشش	250mm
طول فیبر
از دست دادن ورودی	حداکثر ≤0.5dB، معمولی ≤0.3dB
بازده از دست دادن	حداکثر APC≤-50dB، معمولی≤-55dB حداکثر UPC≤-40dB، معمولی≤-45dB
هندسه سه بعدی	با استاندارد IEC مطابقت دارد
صورت انتهای قفل	منطقه بدون خراش در 400X
قدرت کششی	>25N
متوسط زمان جمع آوری	≤3 دقیقه
تعداد استفاده مجدد	≥ 5 بار
دمای کار (°C)	-20 ~ +75
دمای ذخیره (°C)	-40 ~ +85
طول عمر	≥10 سال

ابزار راهنما

هر 50تا کنتاکتور سريع يک ابزار راهنمايي داره

بسته بندی

1. 5تا در جعبه کوچيک و 10تا در جعبه داخلي

یک جعبه بلوک کوچک شامل:

5تا کنتاکتور سریع

راهنماي کاربری 1pc

2. 1هزار تا تو يه کارتون بزرگ
