| Place of Origin | CHINA |
| نام تجاری | Dawnergy |
| گواهی | CE,ROHS |
| Model Number | Flat and Round Drop Cable Pigtail |

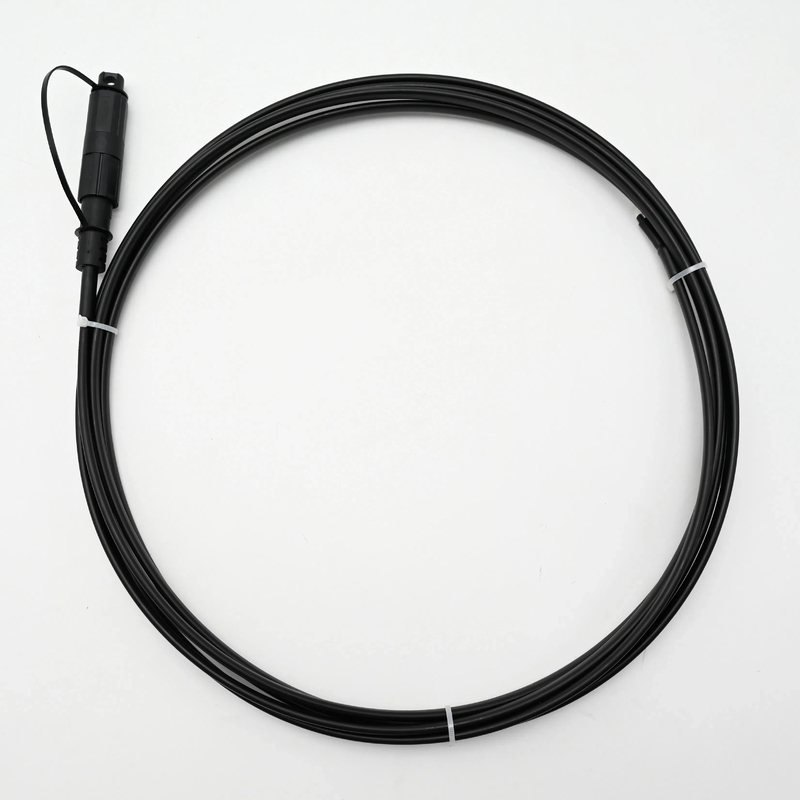

کابل قطره ای تخت و گرددم خوک
با اتصال سخت شده SC/APC (OptiTap).
مونتاژ کابل OptiTap کانکتوری است که در کارخانه خاتمه یافته، با محیط زیست مهر و موم شده و سخت شده برای کاهش هزینه و زمان استقرار کابل در شبکه های دسترسی نوری.مجموعه های کانکتور OptiTap یک راه حل اتصال قوی و مهر و موم شده برای اتصال FTTX ارائه می دهند.انتهای کانکتور سخت شده دارای یک اتصال از نوع SC/APC در یک محفظه پلیمری باریک، مهر و موم شده و رزوه ای است که امکان اتصال آسان به ترمینال چند پورت یا مخزن داخلی داخلی را فراهم می کند.کانکتور SC/APC با یک آداپتور استاندارد جفت می شود و یک رابط مشترک را ارائه می دهد.این کانکتور سخت شده با کابل‌های تخت یا گرد سنتی در فضای باز موجود است، راه‌حلی ایده‌آل برای دفن مستقیم، مجرا یا تاسیسات هوایی فراهم می‌کند.OptiTap.مونتاژ کابل قطره تک فیبر به طور خاص طراحی شده است تا نصب کابل افت مورد نیاز را به میزان قابل توجهی کاهش دهد
ویژگی های فیبر نوری G657.B3
| پارامتر | شرایط | واحدها | ارزش |
| نوری | |||
| تضعیفی | 1310 نانومتر | دسی بل در کیلومتر | ≤0.350 |
| 1383 نانومتر | دسی بل در کیلومتر | ≤0.330 | |
| 1550 نانومتر | دسی بل در کیلومتر | ≤0.210 | |
| 1625 نانومتر | دسی بل در کیلومتر | ≤0.230 | |
|
تضعیف در مقابل طول موج |
1310 نانومتر در مقابل.1285-1330 نانومتر | دسی بل در کیلومتر | ≤0.05 |
| 1550 نانومتر در مقابل1525-1575 نانومتر | دسی بل در کیلومتر | ≤0.04 | |
| طول موج پراکندگی صفر | نانومتر | 1300-1324 | |
| شیب پراکندگی صفر | ps/(nm2∙ کیلومتر) | 0.092 ≤ | |
| پراکندگی حالت قطبی (PMD) | - | - | |
| حداکثر فیبر فردی | ps/√km | 0.2 | |
| ارزش طراحی پیوند (M＝20، Q＝0.01٪) | ps/√km | 0.1 | |
| طول موج قطع λسی سی | نانومتر | ≤1260 | |
|
قطر میدان حالت (MFD) |
1310 نانومتر | میکرومتر | 0.4±8.6 |
| 1550 نانومتر | میکرومتر | 0.5±9.6 | |
|
ناپیوستگی تضعیف |
1310 نانومتر | دسی بل | ≤0.03 |
| 1550 نانومتر | دسی بل | ≤0.03 | |
|
تضعیف دو جهته |
1310 نانومتر | دسی بل در کیلومتر | ≤0.05 |
| 1550 نانومتر | دسی بل در کیلومتر | ≤0.05 | |
|
عدم یکنواختی تضعیف |
1310 نانومتر | دسی بل در کیلومتر | ≤0.05 |
| 1550 نانومتر | دسی بل در کیلومتر | ≤0.05 | |
| هندسی | |||
| قطر روکش | میکرومتر | 0.7±125 | |
| پوشش غیر دایره ای | % | ≤0.8 | |
| خطای تمرکز هسته/روکش | میکرومتر | ≤0.5 | |
| قطر پوشش (بدون رنگ) | میکرومتر | 7±242 | |
| خطای تمرکز روی پوشش/روکش | میکرومتر | ≤12 | |
| حلقه | متر | ≥4 | |
| محیطی (1310 نانومتر، 1550 نانومتر) | |||
|
چرخه دما |
-60 ℃ تا +85 ℃ |
دسی بل در کیلومتر |
≤0.05 |
|
دمای بالا و بالا رطوبت |
85 درجه سانتیگراد در 85٪ RH |
دسی بل در کیلومتر |
≤0.05 |
|
غوطه وری در آب |
23 درجه سانتیگراد |
دسی بل در کیلومتر |
≤0.05 |
|
پیری در دمای بالا |
85 درجه سانتیگراد |
دسی بل در کیلومتر |
≤0.05 |
نوع 1: GYFJXBY-1B6 8.1mm×4.5mm کابل فلت Dropمشخصات فنی
نمای نمایه کابل
مشخصات فناوری
| مورد | پارامتر تکنولوژی |
| نوع کابل | GYFJXBY-1B6 |
| عضو قدرت | FRP روکش پلاستیکی (*2) |
| قطر عضو استحکام میلی متر | 1.6*1.7 |
| رنگ غلاف بیرونی | مشکی |
| مواد غلاف بیرونی | پلی اتیلن |
| ابعاد غلاف بیرونی میلی متر | 8.1 (0.4±)×4.5 (0.4±) |
|
حداقلشعاع خمشی میلی متر |
100 (ایستا) 150 (دینامیک) |
| تضعیف dB/km | ≦ 0.4 در 1310 نانومتر، ≦ 0.3 در 1550 نانومتر |
| کشش کوتاه مدت N | 1350 |
| کشش بلند مدت N | 400 |
| مقاومت له شدن N/100mm | 2000 |
| دمای عملیات ℃ | -40+70 |
| واحد نوری | |
| نوع فیبر | 9/125 (G.657B3) |
| رنگ فیبر | طبیعی |
| قطر بافر محکم میلی متر | 0.05±0.9 |
| رنگ بافر محکم | سفید |
| عضو قدرت | نخ آرامید مسدود کننده آب |
| جنس ژاکت داخلی | LSZH |
| قطر ژاکت داخلی میلی متر | 0.1±2.9 |
| رنگ ژاکت داخلی | سفید |
توجه: محصول مطابق با دستورالعمل EU RoHS2.0 است
Type2: GDFJXBY-1B6+1× 24AWG 10.1mm×4.5mm کابل فلت Drop با رسانامشخصات فنی
نمای نمایه
مشخصات فناوری
| مورد | پارامتر تکنولوژی |
| نوع کابل | GDFJXBY-1B6+1×24AWG |
| عضو قدرت | FRP روکش پلاستیکی (*2) |
| قطر عضو استحکام میلی متر | 1.6*1.7 |
| رنگ غلاف بیرونی | مشکی |
| مواد غلاف بیرونی | پلی اتیلن |
| ابعاد غلاف بیرونی میلی متر | 10.1 (±0.5)×4.5 (±0.5) |
| حداقلشعاع خمشی میلی متر | 100 (استاتیک) 150 (دینامیک) |
| تضعیف dB/km | ≦ 0.4 در 1310 نانومتر، ≦ 0.3 در 1550 نانومتر |
| کشش کوتاه مدت N | 1350 |
| کشش بلند مدت N | 400 |
| مقاومت له شدن N/100mm | 2000 |
| دمای عملیات ℃ | -40+70 |
| واحد نوری | |
| نوع فیبر | 9/125 (G.657B3) |
| رنگ فیبر | طبیعی |
| بافر محکم | 0.05±0.9 |
| رنگ بافر محکم | سفید |
| عضو قدرت | نخ آرامید مسدود کننده آب |
| جنس ژاکت داخلی | LSZH |
| قطر ژاکت داخلی میلی متر | 0.1±2.9 |
| رنگ ژاکت داخلی | سفید |
| واحد برق | |
| هادی AWG | 24 AWG |
| مواد هادی | سیم مسی |
| قطر هادی معمولی میلی متر | 0.511 |
| قطر عایق معمولی میلی متر | 2.0 |
توجه: محصول مطابق با دستورالعمل EU RoHS2.0 است
Type3: کابل قطره گرد 5.4 میلی متری GYFJXY-1B6
نمای نمایه
مشخصات فناوری
| مورد | پارامتر تکنولوژی |
| نوع کابل | GYFJXY-1B6 |
| نوع فیبر | 9/125 (G657B3) |
| رنگ فیبر | طبیعی |
| بافر محکم | 0.05±0.9 |
| رنگ بافر محکم | سفید |
| عضو قدرت | نخ آرامید |
| قطر ژاکت داخلی میلی متر | 0.1±1.65 |
| رنگ ژاکت داخلی | سفید |
| جنس ژاکت داخلی | LSZH |
| عضو قدرت | FRP روکش پلاستیکی (*2) |
| قطر عضو استحکام میلی متر | 1.4 * 1.5 |
| رنگ غلاف بیرونی | مشکی |
| مواد غلاف بیرونی | پلی اتیلن |
| ابعاد غلاف بیرونی میلی متر | 0.2±5.4 |
| وزن کابل کیلوگرم بر کیلومتر | تقریبا28.5 |
|
حداقلشعاع خمشی میلی متر |
10D (ایستا) 20D (Dynamic) (D: قطر کابل) |
| تضعیف dB/km | ≦ 0.4 در 1310 نانومتر، ≦ 0.3 در 1550 نانومتر |
| کشش کوتاه مدت N | 1350 |
| کشش بلند مدت N | 400 |
| مقاومت له شدن N/100mm | 1500 |
| دمای عملیات ℃ | -40~+70 |
| دمای نصب ℃ | -30~70 |
| دمای نگهداری ℃ | -40~+70 |
توجه: محصول مطابق با دستورالعمل EU RoHS 2.0 است
مشخصات مونتاژ کابل نوری سخت شده OptiTap
| مولفه های | مشخصات فنی |
| کابل قابل اجرا |
نوع 1: 8.1mm×4.5mm کابل قطره تخت نوع 2: 10.1 میلی متر × 4.5 میلی متر کابل قطره تخت با رسانا نوع 3: کابل قطره گرد 5.4 میلی متری |
| نوع کانکتور سمت A | 1 عدد کانکتور ضد آب Optitap SC/APC نوع |
| نوع کانکتور سمت B | بدون اتصال |
| نوع فیبر | G657B3 |
| هسته فیبر | 1 فیبر |
| طول کابل | 20 تا 300 متر |
| افت درج (dB) | ≤ 0.3 (حداکثر مقدار) |
| ضرر برگشتی (dB) | ≥60 (برای APC) |
| دمای عملیاتی (℃) | -40 ~ +85 |
| اهرم IP | IP68 |
طراحی
| نه | سمت A:رابط 1 | سمت B:رابط 2 |
| 1 | سخت شده/APC (OptiTap) | پایان باز |
عملکرد نوری
| مورد | رابط 1(هاردنd/APC) | رابط 2(پایان باز) |
| IL (حداکثر) | 0.3dB | / |
| RL (دقیقه) | 60 دسی بل | / |
استاندارد تست:IEC61300-3-4 (روش درج B)
طول موج تست: 1310 نانومتر و 1550 نانومتر
IL: جدول 4 را ببینید
توجه: 50 متر و بالاتر با توجه به تلفات ورودی 0.3dB+ تلفات کابل (با توجه به 0.4dB/km)
استاندارد تست:IEC61300-3-6 (روش OTDR)
طول موج تست:1310 نانومتر و 1550 نانومتر
RL: جدول 4 را ببینید
استاندارد تست: IEC 61300-3-35
توجه: زوم 400X
| حوزه | پایانصورت Aپذیرش | ||
| نقطه بیرون زده | خراش | ||
| آ | ≤25m | مجاز نیست | مجاز نیست |
| ب | 25 تا 120 میلی متر | ＜1m: محدود نیست ≤3um: 3 عدد |
خراش سفید ≤1um.بدون محدودیت ≤2um: 3 قطعه. > 2um مجاز نیست. خراش سیاه: مجاز نیست |
| سی | 120 تا 130 میلی متر | ذره غیر قابل پاک کردن | مجاز ≤3um: 2 عدد |
| D | 130 تا 250 میلی متر | ذره غیر قابل پاک کردن |
مجاز ≤10um: 2 عدد |
استاندارد تست: IEC 61755-3-2
| مورد | رابط 1(سخت شده/APC) | رابط 2(باز کن) |
| ارتفاع فیبر | -100nm~50nm | / |
| شعاع | 5 تا 12 میلی متر | / |
| افست آپکس | 0 تا 70 میکرومتر | / |
| زاویه | 0.3±8 درجه | / |
| قطر فرول | 2.4985mm~2.4995mm | / |
مکانیکیکارایی
| مورد | تست اولیه | در حین تست | بعد از تست |
| از دست دادن درج (حداکثر). | 0.3dB | / | / |
| حداکثر مقدار تغییر از دست دادن درج (پیگتیل). | / | 0.2dB | 0.2 دسی بل |
| حداکثر مقدار تغییر از دست دادن درج (پچ کورد). | / | 0.5dB | 0.4 دسی بل |
| ضرر برگشتی (حداقل). | 60 دسی بل | 60 دسی بل | 60 دسی بل |
جدول 5 الزامات عملکرد فرآیند تست
| شماره سریال | پروژه آزمایشی | استانداردهای مرجع و روش های آزمون | درخواست |
| 1 | نیروی جفت مکانیزم قفل |
استاندارد تست: IEC 61300-2-6 طول موج تست: 1310 نانومتر و 1550 نانومتر برای اتصال 1، بارگیری: 215 نیوتن در 5 نیوتن بر ثانیه مدت زمان: 120 ثانیه موقعیت بار: 0.2 متر از انتهای دم کانکتور فاصله دارد |
با جدول 5 به صورت آنلاین ملاقات کنید |
| 2 | تست لرزش (سینوسی) |
استاندارد تست: IEC61300-2-1 طول موج تست: 1310 نانومتر و 1550 نانومتر محدوده فرکانس: 5 هرتز تا 55 هرتز تغییر فرکانس: 1 اکتبر در دقیقه جهت ارتعاش: 30 دقیقه در هر یک از جهت های X، Y و Z دامنه: 0.75 میلی متر |
با جدول 5 به صورت آنلاین ملاقات کنید
|
| 3 | بارهای جانبی |
استاندارد تست: IEC61300-2-42 طول موج تست: 1310 نانومتر و 1550 نانومتر برای اتصال 1، بار: 50 نیوتن مدت زمان: 1 ساعت موقعیت بار: 0.5 متر از انتهای دم کانکتور فاصله دارد |
با جدول 5 به صورت آنلاین ملاقات کنید
|
| 4 | آزمون سقوط |
استاندارد تست: IEC61300-2-12 روش B طول موج تست: 1310 نانومتر و 1550 نانومتر ارتفاع سقوط: 1 متر تعداد قطره: 10 |
جلو و عقب به جدول 5 می رسند
|
| 5 | تست پیچشی |
استاندارد تست: IEC61300-2-5 طول موج تست: 1310 نانومتر و 1550 نانومتر بار کششی: 15 نیوتن در 1 نیوتن بر ثانیه نقطه اعمال بار کششی: 0.2 متر از انتهای انتهای کانکتور مدت زمان آزمایش: 10 سیکل، 180 ± درجه |
با جدول 5 به صورت آنلاین ملاقات کنید |
| 6 | خم شدن مکرر |
استاندارد تست: IEC61300-2-44 طول موج تست: 1310 نانومتر و 1550 نانومتر برای رابط 1، بار: 15N، ± 90 درجه، 50 چرخه فاصله از نقطه بار: 0.2 متر از انتهای دم کانکتور |
با جدول 5 به صورت آنلاین ملاقات کنید
|
| 7 | دوام تست شده |
استاندارد تست: IEC61300-2-2 طول موج تست: 1310 نانومتر و 1550 نانومتر تکرار وصل و جدا کردن با آداپتور: 500 بار سرعت چرخه: زمان هر وصل و جدا شدن از پریز کمتر از 3 ثانیه نیست و داده ها هر 25 بار وصل و جدا کردن یک بار ثبت می شود. تعداد تمیز کردن: حداکثر 25 بار |
جلو و عقب به جدول 5 می رسند
|
عملکرد زیست محیطی
| شماره سریال | پروژه آزمایشی | استانداردهای مرجع و روش های آزمون | درخواست |
| 1 | چرخه دما |
استاندارد تست: IEC61300-2-22 طول موج تست: 1310 نانومتر و 1550 نانومتر دما: -25 تا +65 درجه سانتیگراد زمان نگهداری دمای شدید: 1 ساعت نرخ تغییر دما: 1 درجه سانتیگراد در دقیقه تعداد چرخه: 12 سیکل |
با جدول 5 به صورت آنلاین ملاقات کنید |
| 2 | پیری با دمای پایین |
استاندارد تست: IEC61300-2-17 طول موج تست: 1310 نانومتر و 1550 نانومتر دما: -25 درجه سانتیگراد مدت زمان قرار گرفتن در معرض: 96h نرخ نمونه برداری: مقادیر اولیه تلفات درج و تلفات برگشتی را پس از 2 ساعت نگهداری در دمای اتاق ثبت کنید، مقادیر تلفات درج و تلفات بازگشتی را هر 1 ساعت پس از رسیدن به دمای آزمایش پایدار به عنوان مقدار فرآیند ثبت کنید و مقادیر نهایی را ثبت کنید. از دست دادن درج و از دست دادن بازگشت پس از بازگشت نمونه به دمای اتاق به مدت 2 ساعت پس از پایان فرآیند دمای پایین |
با جدول 5 به صورت آنلاین ملاقات کنید |
| 3 | پیری در دمای بالا |
استاندارد تست: IEC61300-2-18 طول موج تست: 1310 نانومتر و 1550 نانومتر دما: 75 درجه سانتی گراد مدت زمان قرار گرفتن در معرض: 96 ساعت نرخ نمونه برداری: مقدار اولیه تلفات درج و تلفات برگشتی را پس از ذخیره سازی در دمای اتاق به مدت 2 ساعت، ثبت مقدار تلفات درج و تلفات بازگشتی هر 6 ساعت پس از رسیدن به دمای آزمایش پایدار، و مقدار نهایی تلفات درج و تلفات برگشتی را ثبت کنید. پس از بازگشت نمونه به دمای اتاق به مدت 2 ساعت پس از پایان فرآیند دمای بالا |
با جدول 5 به صورت آنلاین ملاقات کنید |
| 4 | تست پیری رطوبت بالا |
استاندارد تست: IEC61300-2-19 طول موج تست: 1310 نانومتر و 1550 نانومتر دما: 40 درجه سانتی گراد رطوبت: 5 ± 93 درصد مدت زمان قرار گرفتن در معرض: 96 ساعت نرخ نمونه برداری: مقادیر اولیه تلفات درج و تلفات برگشتی را پس از 2 ساعت نگهداری در دمای اتاق ثبت کنید، مقادیر تلفات درج و تلفات بازگشتی را هر 1 ساعت پس از شروع آزمایش ثبت کنید و مقادیر نهایی تلفات درج و افت بازگشت را ثبت کنید. بعد از فرآیند دوچرخه سواری |
با جدول 5 به صورت آنلاین ملاقات کنید هیچ گونه آسیب یا ناهنجاری مانند ترک خوردگی، تغییر رنگ، بارش و غیره وجود ندارد |
| 5 | تست مقاومت در برابر آب |
استاندارد تست: IEC60529 IEC 61300-2-23 روش 2 تست 1: عمق آب: 5 متر، رابط 1 غوطه ور در آب، مدت زمان: 7 روز ایستاده.الزامات تست: توجه داشته باشید که هیچ غوطه وری در آب در کانکتور وجود ندارد. تست 2: اتصال 1 را به جعبه آداپتور وصل کنید، فشار هوا 20 کیلو پاسکال را به جعبه تزریق کنید، مدت زمان: 15 دقیقه. |
بدون نشتی آب یا نشتی هوا |
بسته بندی (سیم پیچ فیلم نازک و بسته بندی کارتن)
تصویر فقط برای مرجع
