| محل منبع | چین |
| نام تجاری | Dawnergy |
| گواهی | RoSH |
| شماره مدل | گاوسی 40+1CH |

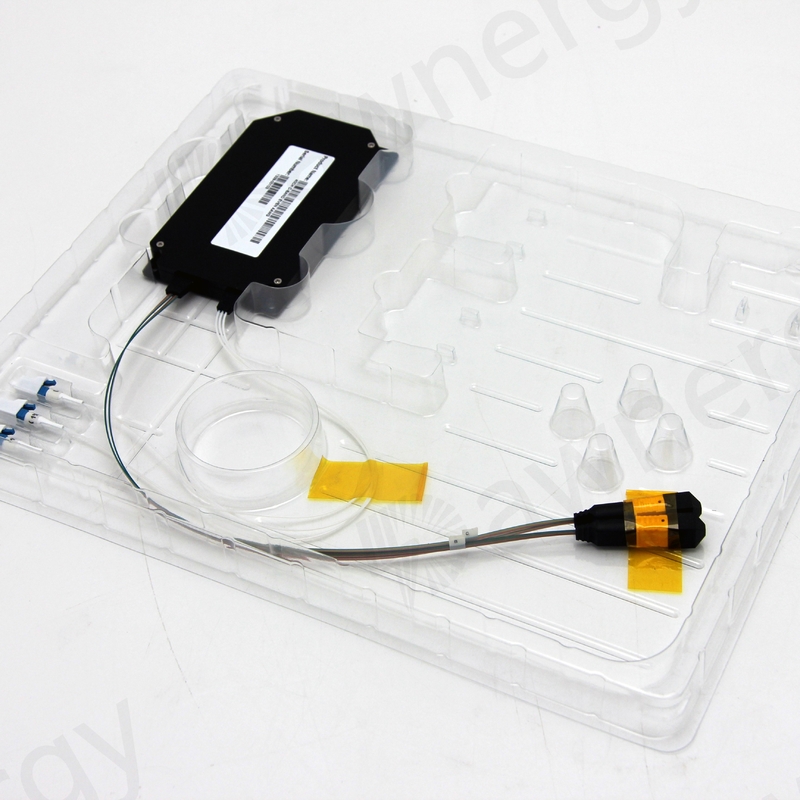

40+1CH Gaussian AAWG
جداسازی کانال بالا به توانایی یک جزء نوری، مانند AAWG گاوسی 40+1 CH، برای جدا کردن چندین کانال نور از یکدیگر در یک سیستم ارتباطی نوری اشاره دارد.در سیستم های WDM، چندین سیگنال نوری با طول موج های مختلف با هم ترکیب شده و از طریق یک فیبر نوری منفرد منتقل می شوند.AAWG برای جداسازی این سیگنال ها در انتهای دریافت سیستم استفاده می شود، به طوری که هر سیگنال می تواند به طور مستقل از هم جدا شود و پردازش شود.
ویژگی:
1، تعداد کانال های بالا: AAWG گاوسی 40+1 CH تا 40 کانال استاندارد و یک کانال اضافی برای نظارت یا نظارت پشتیبانی می کند.اهداف کنترلی، که امکان انتقال حجم زیادی از داده ها را از طریق یک فیبر نوری فراهم می کند.
2، افت درج کم: AAWG تلفات درج کمی دارد، به این معنی که مقداراز دست دادن سیگنالهنگامی که نور از AAWG عبور می کند حداقل است.
3، جداسازی کانال بالا: AAWG ایزوله کانال بالایی را ارائه می دهد، به این معنی که کانال های مختلف با یکدیگر تداخل ندارند.
4، کم هزینه: AAWG یک راه حل مقرون به صرفه استطول موج چندگانهدر مقایسه با سایر قطعات نوری
40+1CH Gaussian AAWG Spec:
| مولفه های | مشخصات فنی | واحد | |
| نمایه باند عبور | گاوسی | ||
| تعداد کانال ها | 40 | CH | |
| فاصله کانال شماره | 100 | گیگاهرتز | |
| باند عملیاتی | C21 ~ C60 | ||
| پاک کردن رمز عبور | 12.5± | گیگاهرتز | |
| پایداری طول موج | 50± | بعد از ظهر | |
| پهنای باند کانال 1dB | ≥0.23 | نانومتر | |
| پهنای باند کانال 3dB | ≥0.42 | نانومتر | |
| درج Loss متقاطع عبور کامل و از جمله از دست دادن اتصال | ≤3.6 | دسی بل | |
| موج دار شدن | ≤2 | دسی بل | |
| جداسازی کانال مجاور | ≥25 | دسی بل | |
| جداسازی کانال غیر مجاور | ≥30 | دسی بل | |
| کل تقاطع | ≥22 | دسی بل | |
| یکنواختی از دست دادن درج | ≤1.2 | دسی بل | |
| جهت دهی (فقط Mux) | ≥40 | دسی بل | |
| از دست دادن بازگشت نوری | ≥40 | دسی بل | |
| تلفات وابسته به قطبش در باند کانال شفاف | ≤0.6 | دسی بل | |
| پراکندگی حالت قطبی | ≤0.5 | ps | |
| پراکندگی رنگی | ± 20 | ps/nm | |
| دمای عملیاتی | -5 تا 65 | oسی | |
| رطوبت عملیاتی | 0 تا 95 | %RH | |
| دمای ذخیره سازی | -40 تا 85 | oسی | |
| رطوبت ذخیره سازی | 0 تا 95 | %RH | |
| نوع رابط | مشترک | LC/UPC | |
| شبکه ITU |
|
||
| نوع فیبر | G652D | ||
| ورودی و مانیتور 900um طول فیبر لوله شل | 50±290 | میلی متر | |
| طول فیبر روبان MPO | 50±310 | میلی متر | |
| اندازه بسته | L120xW70xH10 | میلی متر | |
مورد نیاز PIN-OUT درگاه های کانال MPO:
