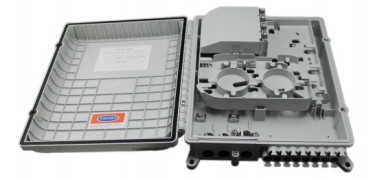

جعبه توزیع فیبر نوری DA-FDB-16Z-PA-3
جعبه های توزیع فیبر نوری Dawnergy به طور گسترده به عنوان نقطه پایانی برای کابل فیدر برای اتصال با کابل قطره در سیستم شبکه ارتباطی FTTx استفاده می شود.اتصال، تقسیم و توزیع الیاف را می توان در این جعبه ها انجام داد.این سری از جعبه ها حفاظت و مدیریت محکمی را برای شبکه های FTTx ارائه می کنند.
امکانات
1. کل ساختار محصور.
2. مواد: PC + ABS، ضد مرطوب، ضد آب، ضد گرد و غبار، ضد پیری، سطح حفاظت تا IP65.
3. بستن برای کابل فیدر و کابل قطره، اتصال فیبر، تثبیت، ذخیره سازی، توزیع و غیره همه در یک.
4. کابل فیدر، کابل توزیع، پیگتیل ها در حال اجرا هستند
از طریق مسیرهای جداگانه بدون ایجاد مزاحمت برای یکدیگر، پانل آداپتور SC کاست،
نصب اسپلیتر PLC نوع مینی، کابل کشی منظم، نگهداری آسان.
5. پانل توزیع را می توان بالا برد، کابل فیدر را می توان به صورت مفصلی قرار داد،
آسان برای نگهداری و نصب
6. جعبه را می توان به صورت دیواری یا قطبی نصب کرد، مناسب برای استفاده های داخلی و خارجی.
برنامه های کاربردی
مشخصات فنی
حداکثر ظرفیت |
اندازه (تصویر 1) |
حداکثر ظرفیت | اندازه نصب (تصویر 2) | به بزرگترین قطر کابل (میلی متر) | خروجی کابل (میلی متر) | ||
AxBxC (میلی متر) |
اتصال | تعداد آداپتورها | PLC نوع مینی | D*E /F*G(mm) | |||
16 هسته | 327*258*88 | 24 | 16 SC | 1:8 * 2 عدد | 150.5*130/312*230 | 16 | 2*3~7 |
ابعاد
محصول داخل ساختار و راه های کابل
بسته استاندارد
خیر | نام | واحد | تعداد |
1 | جعبه توزیع فیبر نوری | قطعه | 1 |
2 | آستین های محافظ | قطعات | 16 |
3 | اتصالات کابل | قطعات | 10 |
4 | پیچ های انبساط | مجموعه ها | 4 |
5 | کلید | قطعه | 1 |
6 | بند ضد زنگ (SUS304) 6M | قطعه | 1 |
7 | سگک | قطعات | 2 |
8 | براکت پایه دار (SUS304) با پیچ | قطعات | 2 |
ترتیب اطلاعات
شماره قطعه | نام | شرح |
DA-FDB-16Z-PA-3 | جعبه توزیع فیبر نوری | خاکستری؛مواد: ABS + PC;مناسب برای 2 عدد مینی اسپلیتر 1x8 PLC، حداکثر ظرفیت آداپتورها: 16 عدد.تقسیم کننده PLC و آداپتور شامل نمی شود.درگاه ورودی کابل میانی و 16 درگاه خروجی کابل قطره؛با پایه دیواری و لوازم جانبی پایه میله |
داونرگیجعبه های توزیع فیبر نوری برای استفاده در محیط های داخلی و خارجی مناسب هستند و در اندازه ها، پیکربندی ها و تراکم پورت های مختلف برای برآوردن نیازهای کاربردهای مختلف در دسترس هستند.آنها به طور گسترده ای استفاده می شوندشبکه ارتباطی FTTxسیستم ها، از جمله فیبر به خانه (FTTHفیبر به ساختمان (FTTB) و فیبر به حاشیه (FTTC).
